一、各種接線法
(1)直接接線
傳統做法直接用兩條線平行互纏再用膠帶固定，不小心彎折到時會有接觸不良的狀況。更可能使用過當溫度升高，造成電線融化進而走火。老師教的方式為：兩條線各剝約12mm長度，再以十字型為架構左右各繞3圈，最後再用膠帶做絕緣及固定。
另一種做法：使用短銅管。先插入一端壓著後，再插另一端做壓著，因為短銅管本身即為銅材質，可視為電線的傳輸媒介，再纏上膠帶即可。此做法較為方便，但成本較高。短銅管線徑有分大小：1.2, 2.0, 3.5, 5.5, 6.5, 14(mm)都有，視需要挑選合適的大小。
(2)終端連線
利用線帽做為連接兩條線的端點。將兩條剝好12mm長度的線放在一起，穿入線帽內做壓著(從鉗子平面處穿過去)。速度快、好弄又安全，連膠帶都不用纏，但小小一個就要3元。用力將兩條線向外拉也不會脫落。
(3)分岐接線
此為同一條線路中要另外拉出線來所需要的工法，像是電燈的地線，都是從同一條地線中再分岐出來。先將電線中間割出兩條痕，再將中間電線剝除，另一條分岐線也剝好用十字架構將線繞在上面，最尾端不好施力可用鉗子輔助。
(4)二回路分配接線
線路拉到某個地方需要分兩處，會需要做1分2的配線。此時需要用短銅管來做對接，原線路在一端，另一端接2條線路，要注意短銅管大小，致少2條線要放得下去。跟分岐連接很像，但意義不同。
(5)終端接線
與終端連線相同，都是以端點連接兩條線路。不用靠線帽做輔助，兩條線剝一長一短，先將短的纏在長的上面，長端向下折並壓扁。最後再纏上絕緣膠帶即完成，纏膠帶也是門知識，要重疊一半並來回3圈最後再留個一小片反折，方便以後要找膠帶頭。
(6)軟線接線
常用於透明線、花線上，先將兩端線頭順時針方向轉成一小束，再將兩端捲在一起。可以用平行方式對捲，或兩線合在一起用端點捲在一起再對折。最後再纏上膠帶即完成。

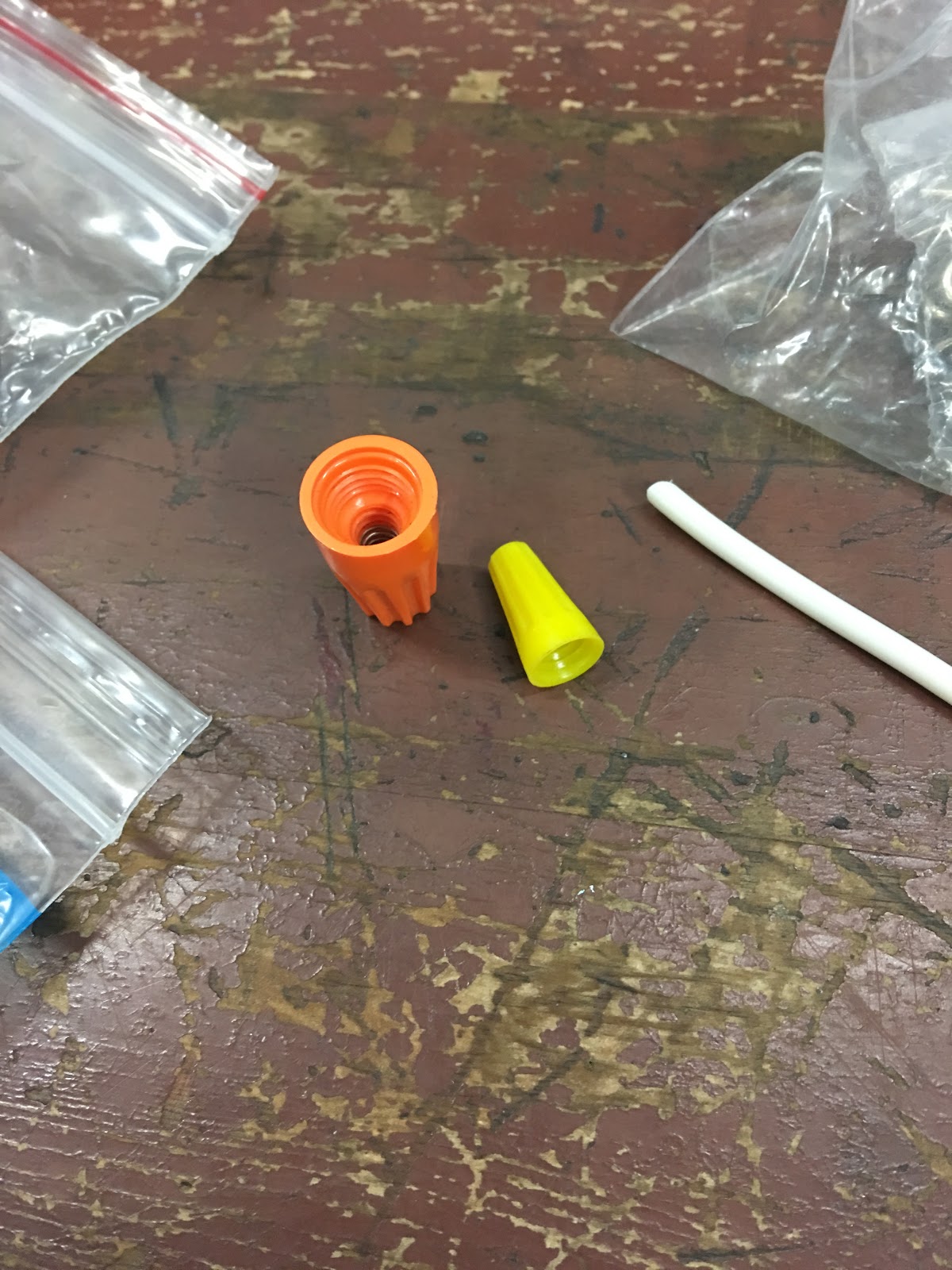

另有螺旋壓線帽，適用於兩端有一條軟線或兩端都是軟線時使用。若兩端都是硬的會旋不住。
(7)絞線接線
老師拿了麥克風使用的喇叭線做示範(感謝B班同學提供)，要準備一個熱縮套。先將某一端線頭套入熱縮套，再將兩端線頭梳好成扇形，再以類似兩手手指交叉方式將兩端線路做交叉，並以旋轉方式將線路整好成一條線。熱縮套再移到裸線處，用打火機將熱縮套加熱即完成。此時千萬、千萬不能做一件事→將兩側線路向外拉，會有不想看到的後果。
二、照明設備常見問題
(1)日光燈：常先的燈管有T8、T5、LED等種類，尺寸又有分1尺、2尺、3尺、4尺等。
T8燈管為傳統使用的燈管，配合起動器(安定器)做使用，4尺雙管燈具用2個起動器(每燈管一個。
T5燈管：因政府有節能補助，所以產生了T5燈管。管徑小一半，電量會比較省？(其實沒有)。T5的4尺雙管燈具只用1個安定器，故障率會比較高。有一說T8燈管較會閃而T5不會，其實燈管衰弱本來就會閃，T8與T5相同都有此問題，仔細看兩個燈管一定會有一個比較黃。而改了T5後光源比T8不足，此時若再加燈管又跟節能走反路了，而且使用壽命T5比較短，若家中有T8可以先延用不要急著改。
(2)LED燈：為目前流行的燈管、燈泡等。LED燈管可以使用3萬小時以上，但如果是用傳統T8燈具拿掉起動器做為LED燈具，會因為尖峰與離峰用電的電壓不一致造成損壞，若要使用LED燈管燈具一定要再接過。目前LED燈管售價很混亂，市面上150元的也有，某牌288元的也有(P牌？)。
(3)鎢絲燈：現在很少用，若有小動物要保暖時會使用，目前改LED燈泡較多。
(4)投射燈：與鹵素燈一樣，都快停產了，都改用LED較多。
(5)壁燈：燈泡目前也都使用LED。
(6)支架燈：用於展示櫃或廚櫃，一排5~8支，一條直線做串接，只有燈管。神岡國小入口處階梯有做，10支燈管分左右兩端連接，原本是做2層階梯，亮起來很可怕(應該是太亮了)。

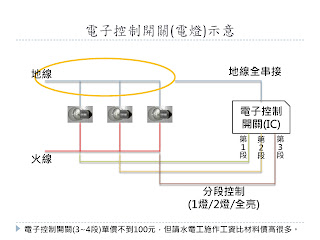

(7)嵌燈：目前也是改LED燈泡，可以做多段調整，要單排還是多排用多段開關做切換。
(8)感應燈：接紅外線感應器做開關，開啟時間、光源都可以調整。市面上有跟燈座做一體式的。
三、實務操作

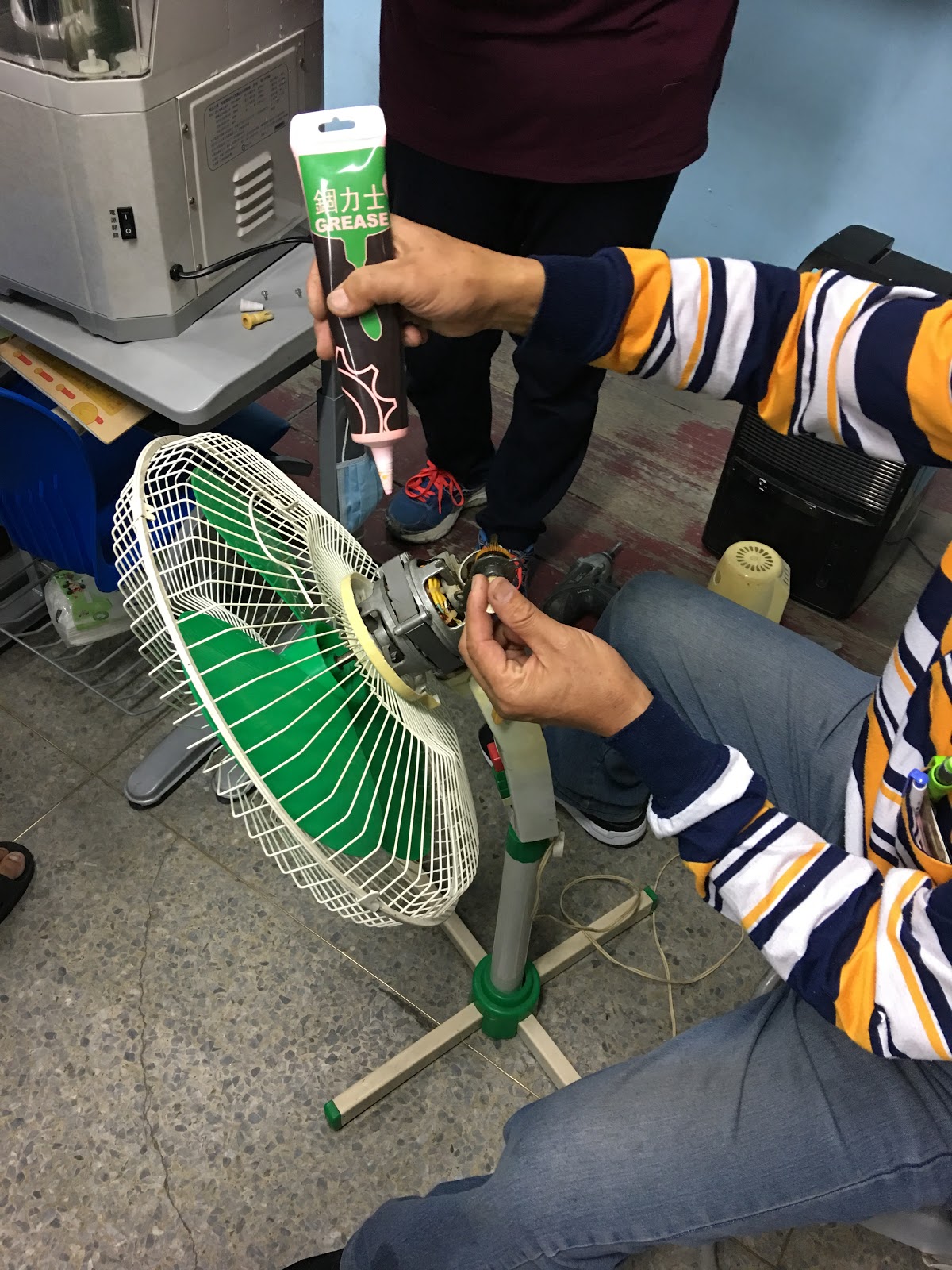

(1)電風扇維修：阿嬤級電風扇，因使用不當會駝背又不穩固。老師解開枷鎖後，先將按鈕座鑽孔套上華司及鎖螺絲固定後。
再拆開擺頭軸承，發現都乾掉沒上油，擠上滿滿的錮力士膏狀黃油(或用恐龍192)。但擺頭部份因塑膠件破碎要再想辦法，可能要去借屍還魂。
(2)開飲機維修：老師拆開後，加了水後有測試，不曉得有沒有弄好？
四、其它附註
(1)馬桶會唱歌。有B班來旁聽同學提供案例，新屋樓上馬桶沖水，樓下馬桶會有聲音。因以前化糞池較大且有好幾格，目前新建房屋化糞池都很小，常會有排氣上的問題。要在樓下再加裝排氣的設備，像熱風水強制排風一樣。另外，現在抽水肥的業者都不會把水肥抽得很乾淨(抽太多沒地方可以銷)，若只是上方抽一抽，很有可能上面會結塊堵住排氣孔。
現在建築為了省事都把排水管直接接到化糞池，若家中排水口會有臭味傳出，可能就是因有風流動把化糞池的味道帶上來。
(2)上一堂課實作燈座的跳電問題，是同學把該碰燈座左邊的線碰到右邊地線。若有跳電狀況要再開啟無熔絲開關，要先向下扳再向上扳。
實作的燈座若要插座有電且開關也可作用，可將黑線及紅線都接上火線。
(3)同學分享的燈管資訊。
