2019-10-26_Arduino&3D列印(4)

1.Arduino 的 D1~D13 中，有幾個是可以採用 PWN 輸出的埠。用 Uno 版子來看，前面有「~」符號的即是，共有 3、5、6、9、10、11、13，共 7 個，但 S4A 會把幾個封印住不給用。

　利用 PWN 輸出，可有 256 種電壓大小產生不同變化。以前只用 on/off ，可改用 255/0 來代替。

2.利用 D5、D6、D9 以 PWN 方式讓 3色 LED 燈做出紅綠燈效果。

　進階做法，加入黃燈，做出閃黃燈效果。

　3色 LED 燈共用 256x256x256 種顏色效果，像是繪圖時採用的 RGB 編碼。一般市外大看板解析度 1024x768，埋入 78,6432 顆 LED 燈就可以做出螢幕的效果。

3.利用水滴感測器(接法只有3個，做出下雨就亮紅燈，沒下雨就綠燈。水滴感測器接法只有3條線，S 接 A0，+ 接 5V，- 接 GND。

　此款水滴感測器其實是 micro bit 在使用的，arduino 使用的是比較便宜款的，但準度就不見得好，水滴位置不同會有不同變化。

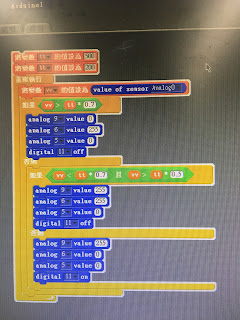

4.土壤濕度感測器，做出濕度夠亮「綠燈」，濕度50%~70%亮「黃燈」，不足50%亮「紅燈」。感測器接法同水滴感測器。

　進階做法，可先取樣 100 次求出平均值再來判斷。

　利用 1 個變數，就可以求出平均值。

5.溫度感應器，左方為課堂同學提供業界使用。

6.水位感應器，透明底座是老師一開始做案子採用的。

　但後來才知道業界一般不是用這型的，才跟進改採業界使用款。

7. 3D 列印餅乾模。

　

　列印前要先校正一下機器水平。

　因為這台機器有失憶症，會忘記 Z 軸的設定值。克難式方法是，在列印進行中調整 Z 軸高度。

　列印結束後，因為機器一開始太深，所以產品會黏得很牢。同學友情協助出動瑞士刀幫忙。

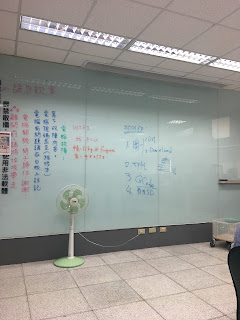

8.利用繼電器來控制 110V 的電風扇。

9.其它摩艾像成品。

2019-10-19_Arduino&3D列印(3)

1.3D列印有分2種：光固化及熱積式。
 (1)光固化：材料融化後用藍光固化，所以大陸有在回收舊手機螢幕做固化光源。適用於表面有要求、小巧、精度要準零件。可用雷射做固化，準度更佳，金工等級。
 (2)熱積式：材料融化後以線性方式成型。適用強度要求零件、表面粗糙，成本便宜但速度慢。常見材料為：PLA、ABS、尼龍、PP。PLA素材用玉米製成，耐溫不佳、易受潮。ABS用石油提練出，較少在使用。另有PEEK高強度、低反應，熔點高，可用於生化方面。

2.課堂使用PLA塑膠絲，直徑為1.75mm，擠銅頭出口為0.4mm。

3.3D列印機有分：龍門式、十字式、三角機。材料擠出後用風扇散熱固化，建議用貓頭鷹風扇3~4只，不要用高轉速，但列印空間變小。列印前底座貼紙膠帶較好取件，用口紅膠有時難取，最好是再放玻璃+膠帶。

4.3D列印軟體採用 Cura 15.04_CHT。圖檔用 .stl 檔案(可至 Thingiverse 下載)，利用軟體切片後(有3個頁面要設定，存成 GCode 載入 SD 卡，即可拿到列印機使用。

5.可利用 "Moai" 摩艾像列印測試機器，耳垂低落、長鬍子、背長痘代表材料溫度太高。頭有破洞代表層厚太薄。

6.利用 Arduino 及光感，製作天黑亮 D13 燈。

7.電磁開關(照片右下角)，DC 控 DC，可控制馬達開關。若要 DC 控 AC，使用繼電器，挑光耦合開關(SSR)較安全。

8.利用 Ardunio 及按鈕，製作按下去 D13 亮、放開 D13 滅。按鈕有方向性，看背面兩條平行線。

9.利用 Ardunio 及按鈕，製作按第1下 D13 亮，第2下 D13 滅，再按 D13 亮…循環。原本使用"直到...前都等待著"拼圖塊，老師說這樣 Arduino 會 hand 住，所以還是得設變數。
